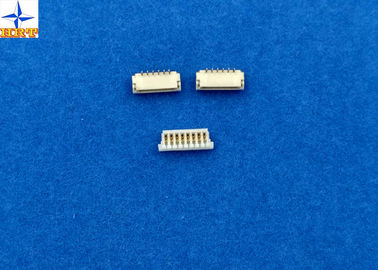

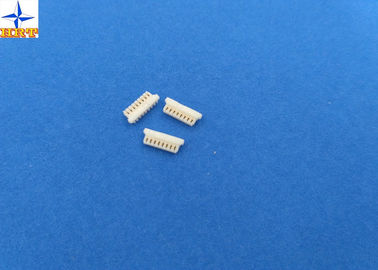

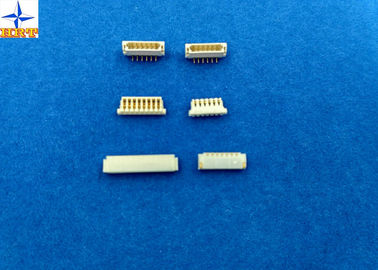

κατοικίες συνδετήρων μετατοπίσεων μόνωσης πισσών 0.8mm με LCP υλικό A0800
1, λεπτομερής προδιαγραφή:
1. Βασικές πληροφορίες:
- Χρώμα: ανοικτό κίτρινο
- Υπόλοιπος κόσμος αριθ.: ενιαίος
- Κυκλώματα: 2pin σε 22pin
- Καλυμμένος: Επίχρυσος
- Μόνωση O.D.: 0.39mm
- Αντιστοιχημένα μέρη: A0800 γκοφρέτα σειράς
- Υλικό κατοικίας: LCP (αλόγονο ελεύθερο) τυποποιημένο PA46
- Υλικό επαφών: χαλκός φωσφόρων/κασσίτερος-καλυμμένος
- Τοποθετώντας τύπος: Η επιφάνεια τοποθετεί
2. Ηλεκτρικό χαρακτηριστικό:
- Τρέχουσα εκτίμηση: 0.5A ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ, ΣΥΝΕΧΈΣ ΡΕΎΜΑ (AWG#30) 0.2A ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ, ΣΥΝΕΧΈΣ ΡΕΎΜΑ (AWG#36)
- Εκτίμηση τάσης: 30V εναλλασσόμενο ρεύμα, συνεχές ρεύμα
- Αντίσταση επαφών: 20mΩ Max
- Αντίσταση μόνωσης: 100mΩ
- Αντίσταση της τάσης: 200V AC/minute
3. Μηχανικό χαρακτηριστικό:
- Σειρά θερμοκρασίας: - 25°C ~+85°C
Άλλα λεπτομερή στοιχεία παρακαλώ ελέγχουν τις κάτωθι εικόνες.
2, σύροντας και εξεταστική έκθεση σχετικής εφαρμοσμένης μηχανικής
Η συνημμένη εικόνα είναι το τυποποιημένο σχέδιο εφαρμοσμένης μηχανικής μας και η έκθεση για την αναφορά σας, αυτό θα σας βοηθήσει
ξέρτε το χαρακτηριστικό γνώρισμα προϊόντων μας, κατόπιν μπορείτε να επιλέξετε τα σωστά πρότυπα.
|
3. Εκτιμήσεις & εφαρμόσιμα καλώδια
| Στοιχείο |
Πρότυπα |
| Εκτιμημένη τάση (μέγιστο) |
30V AC/DC |
Μόνωση O.D. 0.38mm (μέγιστο) |
| Εκτιμημένα τρέχοντα (μέγιστο) και εφαρμόσιμα καλώδια |
AWG#32 0.5A AC/DC |
| Σειρά περιβαλλοντικής θερμοκρασίας |
-25℃ ~ +85℃ |
*: Συμπεριλαμβανομένης της τελικής ανόδου θερμοκρασίας
4. Ηλεκτρική απόδοση
| Περιγραφή δοκιμής |
Διαδικασία |
Απαίτηση |
| 4-1 |
Αντίσταση επαφών
|
Συνδετήρες συντρόφων, μέτρο από το ξηρό κύκλωμα, μέγιστο 20mV, 10mA. (Βασισμένος σε JIS C5402 5,4) |
20mΩ (μέγιστο) |
| 4-2 |
Αντίσταση μόνωσης |
Οι συνδετήρες συντρόφων, εφαρμόζουν το συνεχές ρεύμα 500V μεταξύ του παρακείμενου τερματικού ή του εδάφους. (Βασισμένος σε JIS C5402 5.2/mil-STD-202 μέθοδος 302 Cond. Β) |
100MΩ (ελάχιστος) |
| 4-3 |
Διηλεκτρική αντιστεμένος τάση |
Οι συνδετήρες συντρόφων, εφαρμόζουν το εναλλασσόμενο ρεύμα 200V (RMS) για 1 λεπτό μεταξύ του παρακείμενου τερματικού ή του εδάφους. (Βασισμένος σε JIS C5402 5.1/mil-STD-202 μέθοδος 301) |
Καμία διακοπή. |
| 4-4 |
Αντίσταση επαφών στην πτυχωμένη μερίδα |
Πτυχώστε το εφαρμόσιμο καλώδιο προς το τερματικό, μέτρο από το ξηρό κύκλωμα, 20mV (μέγιστο). , 10mA. |
5mΩ (μέγιστο) |
5. Μηχανική απόδοση
| Περιγραφή δοκιμής |
Διαδικασία |
Απαίτηση |
| 5-1 |
Εισαγωγή ενεργοποιητών & δύναμη απόσυρσης |
Το ένθετο και αποσύρει τους συνδετήρες στο ποσοστό ταχύτητας 25±3mm/λεπτό. |
Αναφερθείτε στην παράγραφο 7 |
| 5-2 |
Το καλώδιο βγάζει τη δύναμη |
Το τράβηγμα του φορτίου θα εφαρμοστεί σε ένα σωστά ολοκληρωμένο καλώδιο στις παράλληλες και κάθετες κατευθύνσεις. Το φορτίο για να τραβήξει το καλώδιο από την υποδοχή ή να σπάσει το καλώδιο θα μετρηθεί. |
Παράλληλη κατεύθυνση |
Κάθετη κατεύθυνση |
| 0,30 kgf (ελάχιστο) |
0,15 kgf (ελάχιστο) |
| 5-3 |
Τερματικό/δύναμη διατήρησης κατοικίας. |
Εφαρμόστε αξονικό βγάζει τη δύναμη στο ποσοστό ταχύτητας 25±3mm/λεπτό στο τερματικό που συγκεντρώνεται στην κατοικία. |
0.25kgf (ελάχιστος) |
| 5-4 |
Καρφώστε τη δύναμη διατήρησης |
Εφαρμόστε την αξονική δύναμη ώθησης στο ποσοστό ταχύτητας 25±3mm/λεπτό |
0.25kgf (ελάχιστος) |
| 5-5 |
Διάρκεια |
Όταν μέχρι 50 κύκλοι ζευγαρώνεται επανειλημμένα από το ποσοστό κύκλου 10 ανά λεπτό. |
Αντίσταση 40mΩ επαφών (μέγιστο) |
| 5-6 |
Δόνηση |
Εύρος: 1.5mm PP
Χρόνος σκουπισμάτων: 10-55-10 Hz σε 1 μικρή διάρκεια: 2 ώρες σε κάθε X.Y.Z περικόβουν.
(Βασισμένος mil-STD-202 στη μέθοδο 201A)
|
Εμφάνιση καμία ζημία.
Αντίσταση 40mΩ επαφών (μέγιστο)
Ασυνέχεια 1 μsec. (Μέγιστο)
|
| 5-7 |
Φυσικός κλονισμός |
490m/s ² {50G}, 3 κτυπήματα σε κάθε X.Y.Z περικόβει. (Βασισμένος σε JIS c0041/mil-STD-202 μέθοδος 213B Cond. Α) |
|
|
6. Περιβαλλοντική απόδοση και άλλες
| Περιγραφή δοκιμής |
Διαδικασία |
Απαίτηση |
| 6-1 |
Άνοδος θερμοκρασίας |
Η μεταφορά εκτίμησε το τρέχον φορτίο. (Βασισμένος σε UL 498) |
30℃ (μέγιστο) |
| 6-2 |
Αντίσταση θερμότητας |
85±2℃, 96 ώρες (που βασίζονται σε JIS c0021/mil-STD-202 μέθοδος 108A Cond. Α) |
Εμφάνιση καμία ζημία.
Αντίσταση 40mΩ επαφών (μέγιστο)
|
| 6-3 |
Κρύα αντίσταση |
-25±3℃, 96 ώρες (που βασίζονται σε JIS C0020) |
| 6-4 |
Υγρασία |
Θερμοκρασία: 40±2℃
Σχετική υγρασία: 90~95%
Διάρκεια: 96 ώρες
(Βασισμένος σε JIS c0022/mil-STD-202 μέθοδος 103B Cond. Β)
|
Εμφάνιση καμία ζημία.
Αντίσταση 40mΩ επαφών (μέγιστο)
Αντίσταση 10MΩ (ελάχιστη) μόνωσης
Η διηλεκτρική αντιστεμένος τάση πρέπει να συναντήσει 4-3
|
| 6-5 |
Ανακύκλωση θερμοκρασίας |
5 κύκλοι:
a) -55℃ 30 λεπτά
b) +85℃ 30 λεπτά
(Βασισμένος σε JIS C0025)
|
Εμφάνιση καμία ζημία.
Αντίσταση 40mΩ επαφών (μέγιστο)
|
| 6-6 |
Αλατισμένος ψεκασμός |
Κασσίτερος-καλυμμένος 12 ώρες/χρυσή καλυμμένη έκθεση 24 ωρών σε έναν αλατισμένο ψεκασμό από τη λύση 5±1% σε 35±2℃. (Βασισμένος σε JIS c0023/mil-STD-202 μέθοδος 101C Cond. Β) |
| 6-7 |
Αέριο SO2 |
έκθεση 24 ωρών σε 50±5ppm.
Αέριο SO2 σε 40±2℃.
|
| 6-8 |
NH3 αέριο |
έκθεση 40 λεπτών NH3 στο αέριο που εξατμίζει από τη λύση αμμωνίας 28%. |
| 6-9 |
Solderability |
Χρόνος συγκόλλησης: 5±0.5 SEC.
Θερμοκρασία ύλης συγκολλήσεως: 245±5℃
|
Η ύλη συγκολλήσεως που βρέχει 95% της βυθισμένης περιοχής δεν πρέπει να παρουσιάσει κανένα κενό, να καρφώσει τις τρύπες |
| 6-10 |
Αντίσταση στη θερμότητα συγκόλλησης |
Κατά reflowing
Αναφερθείτε στην παράγραφο 8
Συγκολλήστε τη μέθοδο σιδήρου
Χρόνος συγκόλλησης: 5±0.5 SEC.
Θερμοκρασία ύλης συγκολλήσεως: 370℃ ~ 400℃
|
Εμφάνιση καμία ζημία. |
7. Εισαγωγή ενεργοποιητών/δύναμη απόσυρσης
[Μονάδα: kgf]
| Κυκλώματα |
Σε αρχικό |
Κυκλώματα |
Σε αρχικό |
| Εισαγωγή (μέγιστο) |
Απόσυρση (ελάχιστη) |
Εισαγωγή (μέγιστο) |
Απόσυρση (ελάχιστη) |
| 02 |
0,50 |
0,10 |
14 |
1.70 |
0,34 |
| 04 |
0,70 |
0,14 |
15 |
1.80 |
0,36 |
| 08 |
1.10 |
0,22 |
16 |
1.90 |
0,38 |
| 10 |
1.30 |
0,26 |
17 |
2.00 |
0,40 |
| 12 |
1.50 |
0,30 |
20 |
2.30 |
0,46 |
|
