| Τόπος καταγωγής: | Dongguan, Κίνα (ηπειρωτική χώρα) |
| Μάρκα: | HRT |
| Πιστοποίηση: | ISO9001/ ISO14001/UL/RoHS/REACH |
| Αριθμό μοντέλου: | A2001-TPE |
| Ποσότητα παραγγελίας min: | 50K PC |
|---|---|
| Τιμή: | Negotiated |
| Συσκευασία λεπτομέρειες: | ο δίσκος εγγράφου με κονσερβοποιεί έξω |
| Χρόνος παράδοσης: | 5 έως 8 εργάσιμες ημέρες μετά από την πληρωμή που ελέγχεται |
| Όροι πληρωμής: | TT, Western Union, Paypal, L/C |
| Δυνατότητα προσφοράς: | 100 εκατομμύριο PC το μήνα |
| Τόνος: | 2.0mm | Σειρά καλωδίων: | AWG#30 - #26 |
|---|---|---|---|
| Υλικό: | Φωσφόρος Bronzne | φινίρισμα: | κασσίτερος-καλυμμένος ή χρυσός-στιγμιαίος |
| Τύπος σύνδεσης: | τερματικό connnector καλωδίων | Μόνωση O.D: | 1.30mm (Max) |
| Επισημαίνω: | Crimp τελικός συνδετήρας,Crimp συνδετήρων τερματικό |
||
1, η προδιαγραφή του προϊόντος συμπεριλαμβανομένων των βασικών ηλεκτρικών και μηχανικών ιδιοτήτων πληροφοριών μεγέθους.
| Βασικές πληροφορίες μεγέθους | |||
| Ύφος διεπαφών λήξης | crimp ή συμπίεση | ||
| Μέθοδοι επεξεργασίας | Ε-σφράγιση πριν από κασσίτερος-καλυμμένος ή χρυσός-στιγμιαίος | ||
| Μόνωση O.D. | 1.30mm (Max) | ||
| Αριθμός μερών. | A2001-TPE ή a2001-GPE | ||
| Ζευγαρωμένος συνδετήρας | A2001H/HB σειρά ή σειρά A2009H | ||
| Εφαρμογή | Σήμα, καλώδιο για να επιβιβαστεί στον τύπο | ||
| Ηλεκτρικές ιδιότητες | |||
| Τρέχουσα εκτίμηση | 2 ΈΝΑ ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ, ΣΥΝΕΧΈΣ ΡΕΎΜΑ | ||
| Εκτίμηση τάσης | 100V εναλλασσόμενο ρεύμα, συνεχές ρεύμα | ||
| Αντίσταση επαφών | 10mΩ Max | ||
| Αντίσταση μόνωσης | 1000 MΩ λ. | ||
| Αντίσταση της τάσης | 800V AC/minute | ||
| Μηχανικές ιδιότητες | |||
| Σειρά θερμοκρασίας | -25℃ σε 85 ℃ | ||
| Άλλες πληροφορίες παρακαλώ ευγενικά ελέγχουν την ακόλουθη εικόνα. |
|||
2, σχετικές σχέδιο και έκθεση
Οι ακόλουθες εικόνες είναι σύροντας και εξεταστική έκθεση εφαρμοσμένης μηχανικής για την αναφορά σας, επιθυμία αυτές μπορούν να σας βοηθήσουν για να αγοράσουν τα ιδανικά και σωστά μέρη από μας. Σας ευχαριστούμε!
3. Εκτιμήσεις & εφαρμόσιμα καλώδια
| Στοιχείο | Πρότυπα | ||
| Εκτιμημένη τάση (μέγιστο) | 100V AC/DC | Μόνωση O.D. 1.50mm (μέγιστο) | |
| Εκτιμημένα τρέχοντα (μέγιστο) και εφαρμόσιμα καλώδια | AWG#24 | 2.0A AC/DC | |
| AWG#26 | 1.5A AC/DC | ||
| AWG#28 | 1.0A AC/DC | ||
| AWG#30 | 0.5A AC/DC | ||
| Σειρά περιβαλλοντικής θερμοκρασίας | -25℃ ~ +85℃* | ||
*: Συμπεριλαμβανομένης της τελικής ανόδου θερμοκρασίας
4. Ηλεκτρική απόδοση
| Περιγραφή δοκιμής | Διαδικασία | Απαίτηση | |
| 4-1 |
Αντίσταση επαφών
|
Συνδετήρες συντρόφων, μέτρο από το ξηρό κύκλωμα, μέγιστο 20mV, 10mA. (Βασισμένος σε JIS C5402 5,4) | 10mΩ (μέγιστο) |
| 4-2 | Αντίσταση μόνωσης | Οι συνδετήρες συντρόφων, εφαρμόζουν το συνεχές ρεύμα 500V μεταξύ του παρακείμενου τερματικού ή του εδάφους. (Βασισμένος σε JIS C5402 5.2/mil-STD-202 μέθοδος 302 Cond. Β) | 1000MΩ (ελάχιστος) |
| 4-3 | Διηλεκτρική αντιστεμένος τάση | Οι συνδετήρες συντρόφων, εφαρμόζουν το εναλλασσόμενο ρεύμα 800V (RMS) για 1 λεπτό μεταξύ του παρακείμενου τερματικού ή του εδάφους. (Βασισμένος σε JIS C5402 5.1/mil-STD-202 μέθοδος 301) | Καμία διακοπή. |
| 4-4 | Αντίσταση επαφών στην πτυχωμένη μερίδα | Πτυχώστε το εφαρμόσιμο καλώδιο προς το τερματικό, μέτρο από το ξηρό κύκλωμα, 20mV (μέγιστο). , 10mA. | 5mΩ (μέγιστο) |
3, FAQ
Q: Επιτρέπετε το πολλαπλάσιο σχέδιο ανά οργάνωση;
Α: Τα Yes.We δέχονται την υπηρεσία OEM/ODM και επιτρέπουν το πολλαπλάσιο σχέδιο ανά οργάνωση.
Q: Πόσο καιρό στέλνοντας να πάρει;
Α: Εξαρτάται από τη θέση και την ποσότητα προορισμού. Στην αναπτυγμένη χώρα, η παράδοση από ταϊσμένο x/UPS/DHL είναι κανονικά 2-3 ημέρες (αποκλείοντας τα Σαββατοκύριακα).
Q: Πώς τα αγαθά συσκευάζονται;
Α: Συνήθως στο PE bads, το σωλήνα, σωλήνας και με το εξωτερικό κιβώτιο χαρτοκιβωτίων.
4, μπορούμε να προσφέρουμε την πολλαπλάσια, ασφαλή και γρήγορη αποστολή για σας!
Έχουμε την πολύ καλή συνεργασία με την επιχείρηση παγκόσμιας famouse παράδοσης, και το δοχείο μας προσφέρει την καλή υπηρεσία και την ευνοϊκή τιμή. Είναι βέβαιο ότι κάθε επιχείρηση μεταξύ μας θα είναι γρήγορη και ευτυχής. Μας επιλέξτε! Συνδέστε το ρεαλιστικό και ηλεκτρονικό κόσμο.

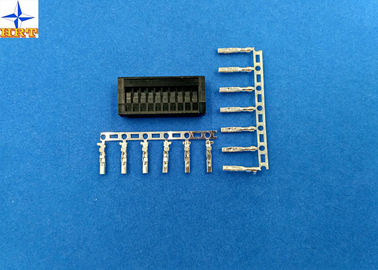

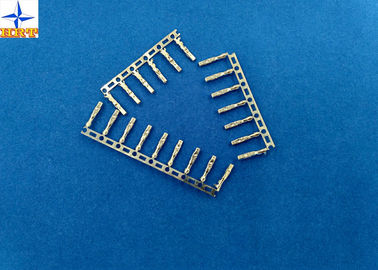

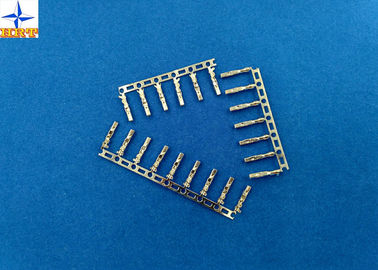

Πίσσα 2.00mm φωσφόρος Brone/κασσίτερος-καλυμμένος τελικός συνδετήρας μπαταριών
Crimp συνδετήρων πισσών 2.00mm καλώδιο στο καλώδιο κατοικία δοχείων για Molex 51005/51006
