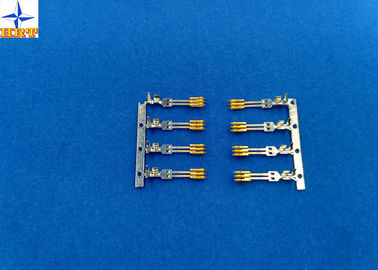

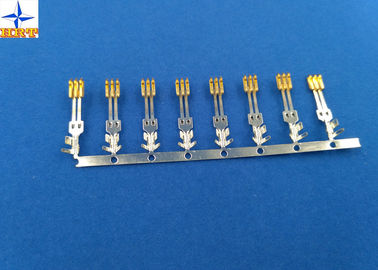

Ptich 1.27mm τερματικά a3800-τ συνδετήρων καλωδίων με το υλικό Bronzne φωσφόρων
1, η προδιαγραφή του προϊόντος συμπεριλαμβανομένων των βασικών ηλεκτρικών και μηχανικών ιδιοτήτων πληροφοριών μεγέθους.
Βασικές πληροφορίες μεγέθους |
Ύφος διεπαφών λήξης |
crimp ή συμπίεση |
Μέθοδοι επεξεργασίας |
Ε-σφράγιση πριν από επίχρυσο |
Μόνωση O.D. |
2.10mm (Max) |
Αριθμός μερών. |
A3800-G3PE ή A3800G5PE |
Εφαρμογή |
σήμα |
|
Ηλεκτρικές ιδιότητες |
Τρέχουσα εκτίμηση |
1.5A εναλλασσόμενο ρεύμα, συνεχές ρεύμα |
Εκτίμηση τάσης |
15V εναλλασσόμενο ρεύμα, συνεχές ρεύμα |
Αντίσταση επαφών |
20mΩ Max |
Αντίσταση μόνωσης |
1000mΩ λ. |
Αντίσταση της τάσης |
500V AC/minute |
|
Μηχανικές ιδιότητες |
Σειρά θερμοκρασίας |
-25℃ σε 85 ℃ |
Άλλες πληροφορίες παρακαλώ ευγενικά ελέγχουν την ακόλουθη εικόνα. |
2, σχετικές σχέδιο και έκθεση
Οι ακόλουθες εικόνες είναι σύροντας και εξεταστική έκθεση εφαρμοσμένης μηχανικής για την αναφορά σας, επιθυμία αυτές μπορούν να σας βοηθήσουν για να αγοράσουν τα ιδανικά και σωστά μέρη από μας. Σας ευχαριστούμε!
1. Πεδίο
Αυτή η προδιαγραφή καλύπτει τις απαιτήσεις για την απόδοση προϊόντων της σειράς συνδετήρων πισσών SATA 1.27mm pothook.
2. Κατασκευή, διαστάσεις, υλικό & επένδυση
Δείτε τα συνημμένα σχέδια
3. Εκτιμήσεις & εφαρμόσιμα καλώδια
Στοιχείο |
Πρότυπα |
Εκτιμημένη τάση (μέγιστο) |
15V AC/DC |
Μόνωση O.D. 2.10mm (μέγιστο) |
Εκτιμημένα τρέχοντα (μέγιστο) και εφαρμόσιμα καλώδια |
AWG#18 |
1.5A AC/DC |
AWG#20 |
1.5A AC/DC |
AWG#22 |
1.5A AC/DC |
Σειρά περιβαλλοντικής θερμοκρασίας |
-25℃ ~ +85℃* |
*: Συμπεριλαμβανομένης της τελικής ανόδου θερμοκρασίας
4. Ηλεκτρική απόδοση
Περιγραφή δοκιμής |
Διαδικασία |
Απαίτηση |
4-1 |
Αντίσταση επαφών
|
Συνδετήρες συντρόφων, μέτρο από το ξηρό κύκλωμα, μέγιστο 20mV, 10mA. (Βασισμένος σε JIS C5402 5,4) |
20mΩ (μέγιστο) |
4-2 |
Αντίσταση μόνωσης |
Οι συνδετήρες συντρόφων, εφαρμόζουν το συνεχές ρεύμα 500V μεταξύ του παρακείμενου τερματικού ή του εδάφους. (Βασισμένος σε JIS C5402 5.2/mil-STD-202 μέθοδος 302 Cond. Β) |
1000MΩ (ελάχιστος) |
4-3 |
Διηλεκτρική αντιστεμένος τάση |
Οι συνδετήρες συντρόφων, εφαρμόζουν το εναλλασσόμενο ρεύμα 500V (RMS) για 1 λεπτό μεταξύ του παρακείμενου τερματικού ή του εδάφους. (Βασισμένος σε JIS C5402 5.1/mil-STD-202 μέθοδος 301) |
Καμία διακοπή. |
4-4 |
Αντίσταση επαφών στην πτυχωμένη μερίδα |
Πτυχώστε το εφαρμόσιμο καλώδιο προς το τερματικό, μέτρο από το ξηρό κύκλωμα, 20mV (μέγιστο). , 10mA. |
10mΩ (μέγιστο) |
5. Μηχανική απόδοση
Περιγραφή δοκιμής |
Διαδικασία |
Απαίτηση |
5-1 |
Εισαγωγή ενεργοποιητών & δύναμη απόσυρσης |
Το ένθετο και αποσύρει τον ενεργοποιητή στο ποσοστό ταχύτητας 25±3mm/λεπτό. |
Αναφερθείτε στην παράγραφο 7 |
5-2 |
Η πτύχωση βγάζει τη δύναμη |
Καθορίστε το πτυχωμένο τερματικό, εφαρμόστε αξονικό βγάζει τη δύναμη στο καλώδιο στον αρουραίο ταχύτητας 25±3mm/λεπτό. (Βασισμένος σε JIS C5402 6,8) |
AWG#18 |
6.0 kgf (ελάχιστο) |
AWG#20 |
5.0 kgf (ελάχιστο) |
AWG#22 |
4.0 kgf (ελάχιστο) |
5-3 |
Τελική δύναμη εισαγωγής. |
Παρεμβάλτε το πτυχωμένο τερματικό στην κατοικία. |
0,80 kgf (μέγιστο) |
5-4 |
Τερματικό/δύναμη διατήρησης κατοικίας. |
Εφαρμόστε αξονικό βγάζει τη δύναμη στο ποσοστό ταχύτητας 25±3mm/λεπτό στο τερματικό που συγκεντρώνεται στην κατοικία. |
3.00 kgf (ελάχιστο) |
5-5 |
Διάρκεια |
Όταν μέχρι 50 κύκλοι ζευγαρώνεται επανειλημμένα από το ποσοστό κύκλου 10 ανά λεπτό. |
Αντίσταση 40mΩ επαφών (μέγιστο) |
5-6 |
Δόνηση |
Εύρος: 1.5mm PP
Χρόνος σκουπισμάτων: 10-55-10 Hz σε 1 μικρή διάρκεια: 2 ώρες σε κάθε X.Y.Z περικόβουν.
(Βασισμένος mil-STD-202 στη μέθοδο 201A)
|
Εμφάνιση καμία ζημία.
Αντίσταση 40mΩ επαφών (μέγιστο)
Ασυνέχεια 1 μsec. (Μέγιστο)
|
5-7 |
Φυσικός κλονισμός |
490m/s ² {50G}, 3 κτυπήματα σε κάθε X.Y.Z περικόβει. (Βασισμένος σε JIS c0041/mil-STD-202 μέθοδος 213B Cond. Α) |
|
6. Περιβαλλοντική απόδοση και άλλες
Περιγραφή δοκιμής |
Διαδικασία |
Απαίτηση |
6-1 |
Άνοδος θερμοκρασίας |
Η μεταφορά εκτίμησε το τρέχον φορτίο. (Βασισμένος σε UL 498) |
30℃ (μέγιστο) |
6-2 |
Αντίσταση θερμότητας |
85±2℃, 96 ώρες (που βασίζονται σε JIS c0021/mil-STD-202 μέθοδος 108A Cond. Α) |
Εμφάνιση καμία ζημία.
Αντίσταση 40mΩ επαφών (μέγιστο)
|
6-3 |
Κρύα αντίσταση |
-25±3℃, 96 ώρες (που βασίζονται σε JIS C0020) |
6-4 |
Υγρασία |
Θερμοκρασία: 40±2℃
Σχετική υγρασία: 90~95%
Διάρκεια: 96 ώρες
(Βασισμένος σε JIS c0022/mil-STD-202 μέθοδος 103B Cond. Β)
|
Εμφάνιση καμία ζημία.
Αντίσταση 40mΩ επαφών (μέγιστο)
Αντίσταση 100MΩ (ελάχιστη) μόνωσης
Η διηλεκτρική αντιστεμένος τάση πρέπει να συναντήσει 4-3
|
6-5 |
Ανακύκλωση θερμοκρασίας |
5 κύκλοι:
a) -55℃ 30 λεπτά
b) +85℃ 30 λεπτά
(Βασισμένος σε JIS C0025)
|
Εμφάνιση καμία ζημία.
Αντίσταση 40mΩ επαφών (μέγιστο)
|
6-6 |
Αλατισμένος ψεκασμός |
Κασσίτερος-καλυμμένος 12 ώρες/χρυσή καλυμμένη έκθεση 24 ωρών σε έναν αλατισμένο ψεκασμό από τη λύση 5±1% σε 35±2℃. (Βασισμένος σε JIS c0023/mil-STD-202 μέθοδος 101D Cond. Β) |
6-7 |
Ύλη συγκολλήσεως-δυνατότητα |
Χρόνος συγκόλλησης: 5±0.5 SEC.
Θερμοκρασία ύλης συγκολλήσεως: 245±5℃
|
Η ύλη συγκολλήσεως που βρέχει 95% της βυθισμένης περιοχής δεν πρέπει να παρουσιάσει κανένα κενό, να καρφώσει τις τρύπες |
6-8 |
Αντίσταση στη θερμότητα συγκόλλησης |
Μέθοδος δοχείων ύλης συγκολλήσεως
Χρόνος συγκόλλησης: 10±0.5 SEC.
Θερμοκρασία ύλης συγκολλήσεως: 260±5℃
Μέθοδος σιδήρου ύλης συγκολλήσεως
Χρόνος συγκόλλησης: 5±0.5 SEC.
Θερμοκρασία ύλης συγκολλήσεως: 370℃ ~ 400℃
|
Εμφάνιση καμία ζημία. |
7. Εισαγωγή ενεργοποιητών/δύναμη απόσυρσης
[Μονάδα: kgf]
Κυκλώματα |
Σε αρχικό |
Εισαγωγή (μέγιστο) |
Απόσυρση (ελάχιστη) |
- |
4.50 |
1.00 |
|
3, εφαρμογή του προϊόντος

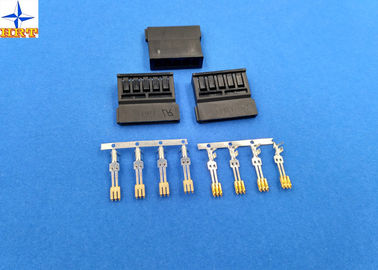

Το τερματικό θα χρησιμοποιηθεί με την κατοικία σειράς A3800, και την εργασία της θέλησης μαζί στην απόδοση καλά
στη μετάδοση ρευμάτων και σημάτων.
4, FAQ
Q: Επιτρέπετε το πολλαπλάσιο σχέδιο ανά οργάνωση;
Α: Τα Yes.We δέχονται την υπηρεσία OEM/ODM και επιτρέπουν το πολλαπλάσιο σχέδιο ανά οργάνωση.
Q: Πόσο καιρό στέλνοντας να πάρει;
Α: Εξαρτάται από τη θέση και την ποσότητα προορισμού. Στην αναπτυγμένη χώρα, η παράδοση από ταϊσμένο x/UPS/DHL είναι κανονικά 2-3 ημέρες (αποκλείοντας τα Σαββατοκύριακα).
Q: Πώς τα αγαθά συσκευάζονται;
Α: Συνήθως στο PE bads, το σωλήνα, σωλήνας και με το εξωτερικό κιβώτιο χαρτοκιβωτίων.
