κασσίτερος-καλυμμένα τερματικά χαλκού φωσφόρων, crimp πισσών P/N SM 2.5mm τερματικά συνδετήρων

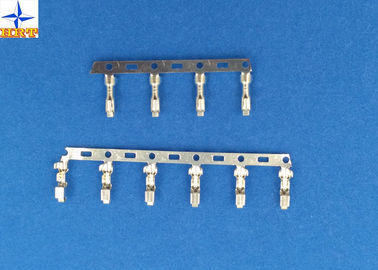

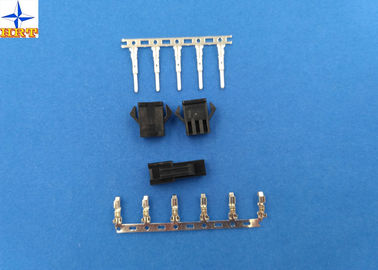

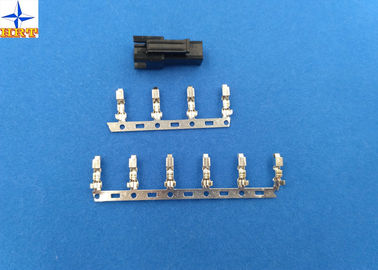

tin-plated phosphor bronze terminals, 2.5mm pitch P/N SM crimp connector terminals

Λεπτομέρειες:

Τόπος καταγωγής:	Dongguan, Κίνα (ηπειρωτική χώρα)
Μάρκα:	HRT
Πιστοποίηση:	ISO9001/ ISO14001/UL/RoHS/REACH
Αριθμό μοντέλου:	C2505f-τ

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	75K PC
Τιμή:	Negotiated
Συσκευασία λεπτομέρειες:	ο δίσκος εγγράφου με κονσερβοποιεί έξω
Χρόνος παράδοσης:	5 έως 8 εργάσιμες ημέρες μετά από την πληρωμή που ελέγχεται
Όροι πληρωμής:	TT, Western Union, Paypal, L/C
Δυνατότητα προσφοράς:	100 εκατομμύριο PC το μήνα

Επικοινωνήστε

Λεπτομερής Περιγραφή Προϊόντος

Τόνος:	2.50mm	Σειρά καλωδίων:	AWG#22 - #28
Υλικό:	Χαλκός φωσφόρων	φινίρισμα:	κασσίτερος-καλυμμένος
Τύπος σύνδεσης:	τερματικό connnector καλωδίων	Μόνωση O.D:	1.80mm (Max)
Επισημαίνω:	Crimp τελικός συνδετήρας , Crimp συνδετήρων τερματικό

AWG#22 - 28 Ptich 2.50mm εναλλασσόμενο ρεύμα τερματικών c2505f-τ 1500V συνδετήρων καλωδίων/λεπτό

1, η προδιαγραφή του προϊόντος συμπεριλαμβανομένων των βασικών ηλεκτρικών και μηχανικών ιδιοτήτων πληροφοριών μεγέθους.

Βασικές πληροφορίες μεγέθους
Ύφος διεπαφών λήξης		crimp ή συμπίεση
Μέθοδοι επεξεργασίας		Ε-σφράγιση πριν από κασσίτερος-καλυμμένος
Μόνωση O.D.		1.80mm (Max)
Αριθμός μερών.		C2505f-TPE
Εφαρμογή		σήμα

Ηλεκτρικές ιδιότητες
Τρέχουσα εκτίμηση		3A εναλλασσόμενο ρεύμα, συνεχές ρεύμα
Εκτίμηση τάσης		250V εναλλασσόμενο ρεύμα, συνεχές ρεύμα
Αντίσταση επαφών		10mΩ Max
Αντίσταση μόνωσης		500mΩ λ.
Αντίσταση της τάσης		1500V AC/minute

Μηχανικές ιδιότητες
Σειρά θερμοκρασίας		-25℃ σε 85 ℃
Άλλες πληροφορίες παρακαλώ ευγενικά ελέγχουν την ακόλουθη εικόνα.

2, σχετικές σχέδιο και έκθεση

Οι ακόλουθες εικόνες είναι σύροντας και εξεταστική έκθεση εφαρμοσμένης μηχανικής για την αναφορά σας, επιθυμία αυτές μπορούν να σας βοηθήσουν για να αγοράσουν τα ιδανικά και σωστά μέρη από μας. Σας ευχαριστούμε!

κασσίτερος-καλυμμένα τερματικά χαλκού φωσφόρων, crimp πισσών P/N SM 2.5mm τερματικά συνδετήρων

Εξεταστική έκθεση

1. Πεδίο

Αυτή η προδιαγραφή καλύπτει τις απαιτήσεις για την απόδοση προϊόντων του καλωδίου πισσών 2.50mm στο καλώδιο

σειρά συνδετήρων.

2. Κατασκευή, διαστάσεις, υλικό & επένδυση

Δείτε τα συνημμένα σχέδια

3. Εκτιμήσεις & εφαρμόσιμα καλώδια

Στοιχείο	Πρότυπα
Εκτιμημένη τάση (μέγιστο)	250V AC/DC		Μόνωση O.D. 1.80mm (μέγιστο)
Εκτιμημένα τρέχοντα (μέγιστο) και εφαρμόσιμα καλώδια	AWG#22	3.0A AC/DC
	AWG#24	2.5A AC/DC
	AWG#26	2.0A AC/DC
	AWG#28	1.5A AC/DC
Σειρά περιβαλλοντικής θερμοκρασίας	-25℃ ~ +85℃*

*: Συμπεριλαμβανομένης της τελικής ανόδου θερμοκρασίας

4. Ηλεκτρική απόδοση

Περιγραφή δοκιμής		Διαδικασία	Απαίτηση
4-1	Αντίσταση επαφών	Συνδετήρες συντρόφων, μέτρο από το ξηρό κύκλωμα, μέγιστο 20mV, 10mA. (Βασισμένος σε JIS C5402 5,4)	10mΩ (μέγιστο)
4-2	Αντίσταση μόνωσης	Οι συνδετήρες συντρόφων, εφαρμόζουν το συνεχές ρεύμα 500V μεταξύ του παρακείμενου τερματικού ή του εδάφους. (Βασισμένος σε JIS C5402 5.2/mil-STD-202 μέθοδος 302 Cond. Β)	500MΩ (ελάχιστος)
4-3	Διηλεκτρική αντιστεμένος τάση	Οι συνδετήρες συντρόφων, εφαρμόζουν το εναλλασσόμενο ρεύμα 1500V (RMS) για 1 λεπτό μεταξύ του παρακείμενου τερματικού ή του εδάφους. (Βασισμένος σε JIS C5402 5.1/mil-STD-202 μέθοδος 301)	Καμία διακοπή.
4-4	Αντίσταση επαφών στην πτυχωμένη μερίδα	Πτυχώστε το εφαρμόσιμο καλώδιο προς το τερματικό, μέτρο από το ξηρό κύκλωμα, 20mV (μέγιστο). , 10mA.	5mΩ (μέγιστο)

5. Μηχανική απόδοση

Περιγραφή δοκιμής		Διαδικασία	Απαίτηση
5-1	Εισαγωγή ενεργοποιητών & δύναμη απόσυρσης	Το ένθετο και αποσύρει τον ενεργοποιητή στο ποσοστό ταχύτητας 25±3mm/λεπτό.	Αναφερθείτε στην παράγραφο 7
5-2	Η πτύχωση βγάζει τη δύναμη	Καθορίστε το πτυχωμένο τερματικό, εφαρμόστε αξονικό βγάζει τη δύναμη στο καλώδιο στον αρουραίο ταχύτητας 25±3mm/λεπτό. (Βασισμένος σε JIS C5402 6,8)	AWG#22	4.0 kgf (ελάχιστο)
			AWG#24	3.0 kgf (ελάχιστο)
			AWG#26	2.0 kgf (ελάχιστο)
			AWG#28	1.0 kgf (ελάχιστο)
5-3	Τελική δύναμη εισαγωγής.	Παρεμβάλτε το πτυχωμένο τερματικό στην κατοικία.	1.50 kgf (μέγιστο)
5-4	Τερματικό/δύναμη διατήρησης κατοικίας.	Εφαρμόστε αξονικό βγάζει τη δύναμη στο ποσοστό ταχύτητας 25±3mm/λεπτό στο τερματικό που συγκεντρώνεται στην κατοικία.	1.50 kgf (ελάχιστο)
5-5	Δύναμη παραγωγής συρτών	Συνδετήρες και τράβηγμα συντρόφων χώρια μέχρι το σπάσιμο συρτών στο ποσοστό ταχύτητας 25±3mm/λεπτό	2.00 kgf (ελάχιστο)
5-6	Η επιτροπή τοποθετεί τη δύναμη διατήρησης	Παρεμβάλτε την κατοικία στην επιτροπή που αποκόπτει, στέγαση ώθησης απέναντι από τον τρόπο που συγκεντρώθηκε έως ότου σπάζουν barbs κλειδώματος στο ποσοστό ταχύτητας 25±3mm/λεπτό	7.00 kgf (ελάχιστο)
5-7	Διάρκεια	Όταν μέχρι 50 κύκλοι ζευγαρώνεται επανειλημμένα από το ποσοστό κύκλου 10 ανά λεπτό.	Αντίσταση 20mΩ επαφών (μέγιστο)
5-8	Δόνηση	Εύρος: 1.5mm PP Χρόνος σκουπισμάτων: 10-55-10 Hz σε 1 μικρή διάρκεια: 2 ώρες σε κάθε X.Y.Z περικόβουν. (Βασισμένος mil-STD-202 στη μέθοδο 201A)	Εμφάνιση καμία ζημία. Αντίσταση 20mΩ επαφών (μέγιστο) Ασυνέχεια 1 μsec. (Μέγιστο)
5-9	Φυσικός κλονισμός	490m/s ² {50G}, 3 κτυπήματα σε κάθε X.Y.Z περικόβει. (Βασισμένος σε JIS c0041/mil-STD-202 μέθοδος 213B Cond. Α)

6. Περιβαλλοντική απόδοση και άλλες

Περιγραφή δοκιμής		Διαδικασία	Απαίτηση
6-1	Άνοδος θερμοκρασίας	Η μεταφορά εκτίμησε το τρέχον φορτίο. (Βασισμένος σε UL 498)	30℃ (μέγιστο)
6-2	Αντίσταση θερμότητας	85±2℃, 96 ώρες (που βασίζονται σε JIS c0021/mil-STD-202 μέθοδος 108A Cond. Α)	Εμφάνιση καμία ζημία. Αντίσταση 20mΩ επαφών (μέγιστο)
6-3	Κρύα αντίσταση	-25±3℃, 96 ώρες (που βασίζονται σε JIS C0020)	Εμφάνιση καμία ζημία. Αντίσταση 20mΩ επαφών (μέγιστο)
6-4	Υγρασία	Θερμοκρασία: 40±2℃ Σχετική υγρασία: 90~95% Διάρκεια: 96 ώρες (Βασισμένος σε JIS c0022/mil-STD-202 μέθοδος 103B Cond. Β)	Εμφάνιση καμία ζημία. Αντίσταση 20mΩ επαφών (μέγιστο) Αντίσταση 50MΩ (ελάχιστη) μόνωσης Η διηλεκτρική αντιστεμένος τάση πρέπει να συναντήσει 4-3
6-5	Ανακύκλωση θερμοκρασίας	5 κύκλοι: a) -55℃ 30 λεπτά b) +85℃ 30 λεπτά (Βασισμένος σε JIS C0025)	Εμφάνιση καμία ζημία. Αντίσταση 20mΩ επαφών (μέγιστο)
6-6	Αλατισμένος ψεκασμός	Κασσίτερος-καλυμμένος 12 ώρες/χρυσή καλυμμένη έκθεση 24 ωρών σε έναν αλατισμένο ψεκασμό από τη λύση 5±1% σε 35±2℃. (Βασισμένος σε JIS c0023/mil-STD-202 μέθοδος 101C Cond. Β)
6-7	Αέριο SO2	έκθεση 24 ωρών σε 50±5ppm. Αέριο SO2 σε 40±2℃.
6-8	NH3 αέριο	έκθεση 40 λεπτών NH3 στο αέριο που εξατμίζει από τη λύση αμμωνίας 28%.

7. Εισαγωγή ενεργοποιητών/δύναμη απόσυρσης

[Μονάδα: kgf]

Κυκλώματα	Σε αρχικό
Κυκλώματα	Εισαγωγή (μέγιστο)	Απόσυρση (ελάχιστη)
Ενιαίος	1.20	0,08
02	2.00	0,10
03	2.50	0,15
04	3.00	0,20
05	3.50	0,25
06	4.00	0,30
07	4.50	0,35
08	5.00	0,40
09	5.00	0,45
10	5.50	0,50
11	5.50	0,55
12	6.00	0,60

3, FAQ

Q: Επιτρέπετε το πολλαπλάσιο σχέδιο ανά οργάνωση;
Α: Τα Yes.We δέχονται την υπηρεσία OEM/ODM και επιτρέπουν το πολλαπλάσιο σχέδιο ανά οργάνωση.

Q: Πόσο καιρό στέλνοντας να πάρει;
Α: Εξαρτάται από τη θέση και την ποσότητα προορισμού. Στην αναπτυγμένη χώρα, η παράδοση από ταϊσμένο x/UPS/DHL είναι κανονικά 2-3 ημέρες (αποκλείοντας τα Σαββατοκύριακα).

Q: Πώς τα αγαθά συσκευάζονται;
Α: Συνήθως στο PE bads, το σωλήνα, σωλήνας και με το εξωτερικό κιβώτιο χαρτοκιβωτίων.
